Trencament de pont tèrmic
El pont tèrmic
Per començar a explicar el tema hem de saber que és un pont tèrmic en una finestra o tancament.
Un pont tèrmic és una zona on es transmet més fàcilment la calor o el fred
(depenent de l'estació de l'any o la temperatura interior o exterior de l'habitatge),
En les finestres de vidre aïllant amb marc d'alumini, el doble cristall és un aïllant molt bo,
però l'alumini és un excel·lent conductor tèrmic i per això transmet la calor o el fred.
De vegades, a l'hivern es poden veure suar (petites gotes d'aigua condensada) en els marcs i no obstant això el cristall no sua.
A l'estiu, els marcs d'alumini es converteixen en radiadors de calor per a l'interior de l'habitatge per efecte del sol,
mentre que els cristalls en ser dobles i tenir cambra d'aire intermèdia, no transmeten la calor.
El trencament de pont tèrmic
Per evitar aquesta transmissió de calor, s'usa el que es denomina trencament de pont tèrmic.
Consisteix a evitar que la cara interior i exterior tinguin contacte entre si, intercalant un mal conductor,
amb el que es redueixen molt la pèrdues. Per al cas de finestres d'alumini sol utilitzar-se un perfil separador de plàstic embotit
en el propi perfil d'alumini que conforma la finestra.
El sistema de 'trencament' més utilitzat per als tancaments d'alumini
són les varetes de poliamida 6.6 reforçades amb un 25% de fibra de vidre.
Aquest és un dels pocs productes termoplàstics autoritzats per la normativa europea UNE-EN 14024.


Els avantatges de l'ús del trencament de pont tèrmic són:

L'estalvi d'energia.
La legislació és cada vegada més estricta en matèria d'eficiència energètica dels edificis.
L'objectiu és reduir l'emissió de CO2.

La limitació de la condensació intersticial.
En climes freds quan la temperatura exterior és molt baixa i a l'interior hi ha humitat relativa elevada,
es dóna el fenomen de la condensació sobre els perfils interiors. Això és a causa que la temperatura del perfil interior està per sota del punt de rosada.
Amb el trencament del  pont tèrmic s'aconsegueix elevar la temperatura superficial del perfil interior, en conseqüència es restringeix l'aparició de la rosada.

La possibilitat de tenir perfils bicolors.
L'ús de les varetes permet la utilització de perfils d'alumini de diferent color en les cares interior i exterior de la finestra.

El compliment, no només del Protocol de Kyoto, també del Codi Tècnic de l'Edificació (a Espanya)
que obliga al fet que els tancaments d'alumini siguin amb trencament de pont tèrmic en un 80% de la geografia espanyola.
Font:http://es.wikipedia.org/wiki/Puente_térmico

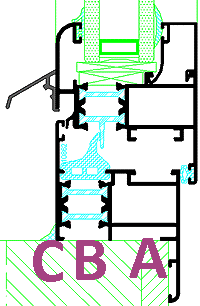

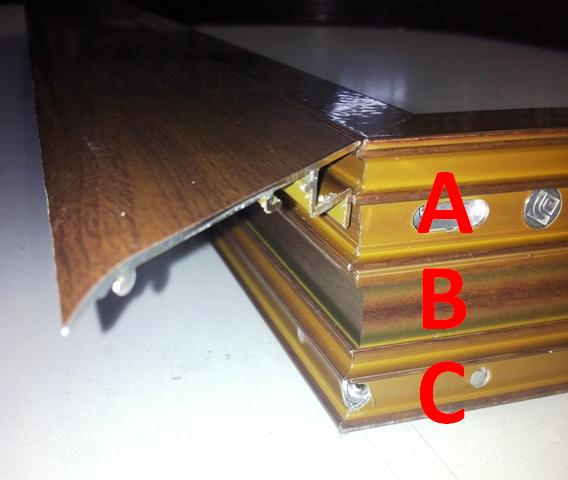

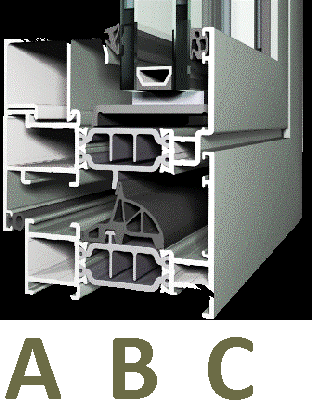

En les figures superiors es poden veure, les seccions i les fotos de diversos perfils amb trencament de pont tèrmic,
on A és el perfil interior, B és la poliamida i C és el perfil exterior.
Cal dir que els perfils d'alumini amb trencament de pont tèrmic han evolucionat al llarg del temps,
si be al principi el trencament entre els dos perfils era petit (d'un centímetre més o menys)
amb el temps es van adonar que encara havent-hi trencament, el fred o la calor passava d'un perfil a l'altre per radiació.
Això ho van solucionar donant més amplària a la poliamida separant més el perfil interior de l'exterior.
Encara que se segueixen utilitzant els de menor amplària, són molt més eficients els de major amplària de poliamida.
El corbat de perfils de trencament de pont tèrmic
El corbat d'aquest tipus de perfils és més complex que el de perfils sense trencament,
en aquest tipus de perfils estem corbant dos perfils individuals que estan units per una poliamida.
De vegades es pot corbar un dels perfils (interior o exterior) més que l'altre

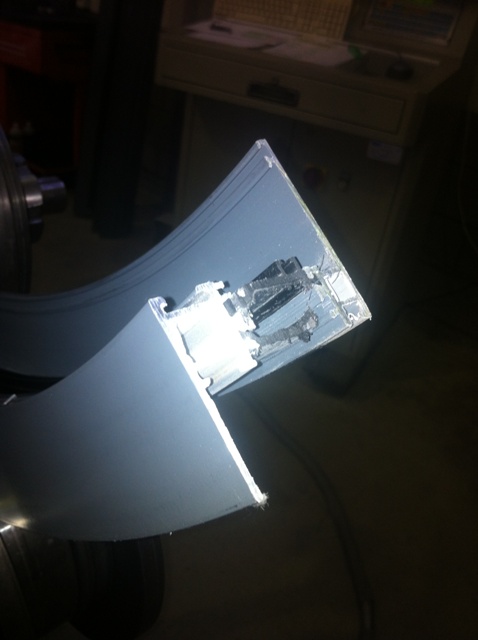

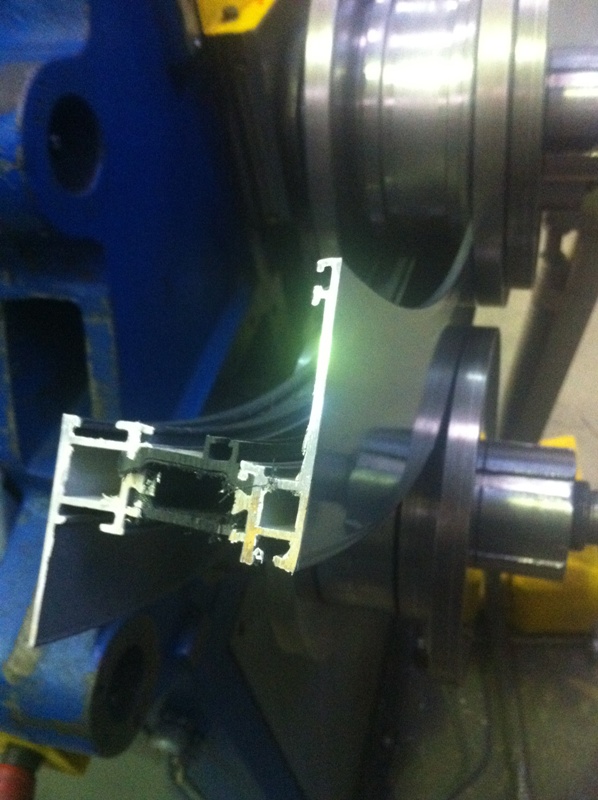

produint torsions que hem de corregir, com mostren les fotos inferiors.
Per aconseguir això, hem de fer córrer els perfils entre ells per aconseguir la planimetria del perfil.
Això de vegades és complex, ja que podem espatllar les cares laterals del perfil, que són les que es veuran.

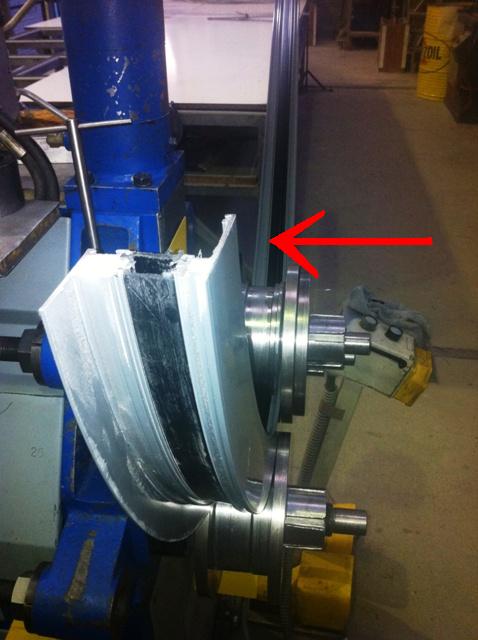

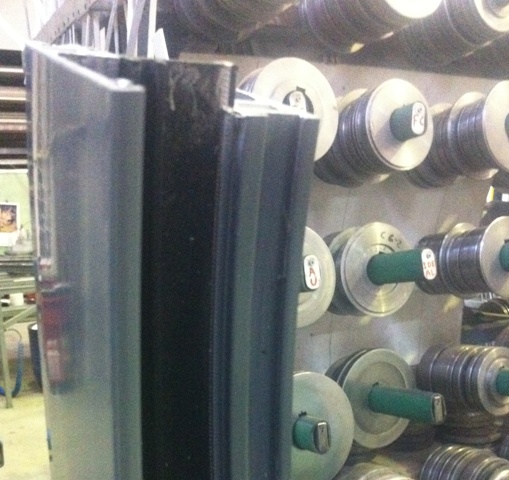

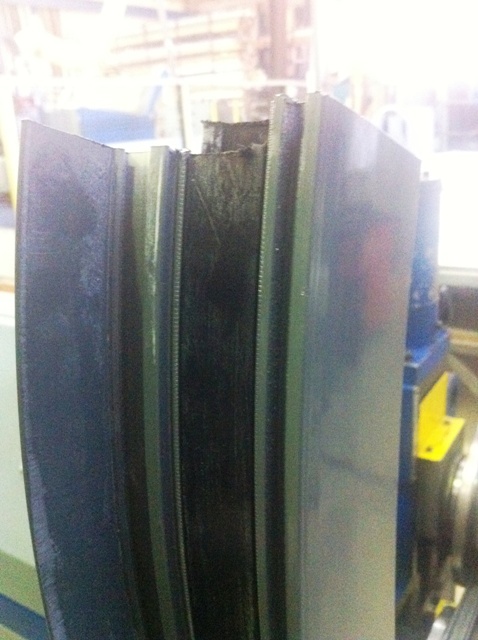

Com es pot apreciar a la foto superior, en l'extrem del perfil la poliamida i

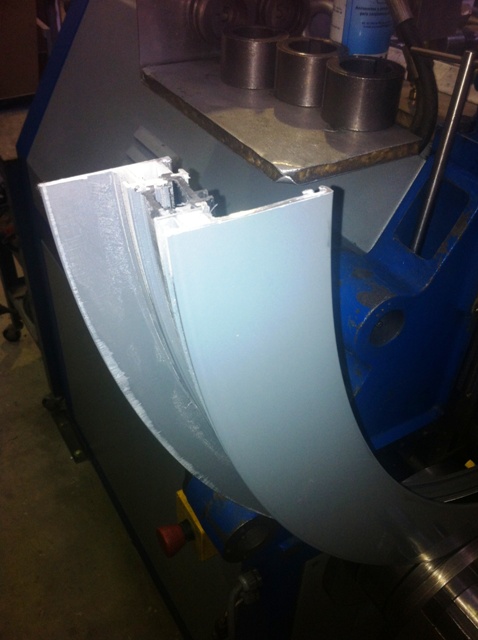

el perfil interior ja s'han mogut una mica.		 Però com mostra la foto superior, el perfil tendeix a fer un efecte tirabuixó,
que retorça el perfil.
Solament si aconseguim fer córrer els perfils, aconseguirem la planimetria lateral del perfil corbat.
Planimetria del perfil
Per explicar aquest tema observin les imatges inferiors
on es poden veure els perfils col·locats sobre una superfície plana.

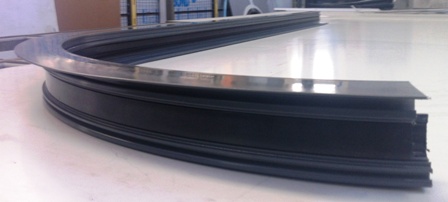

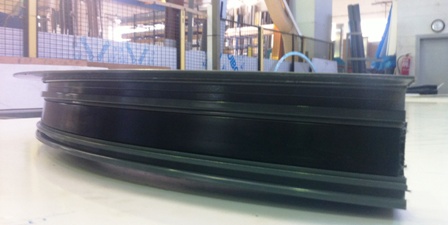

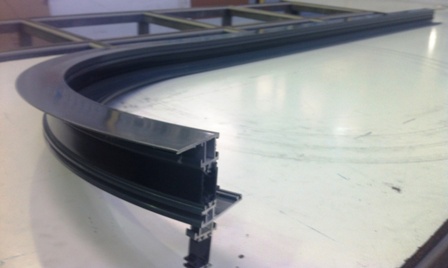

En les fotos superiors es pot veure com el tram recte recolza plànol en la taula
i la corba fa un efecte tirabuixó cap amunt.

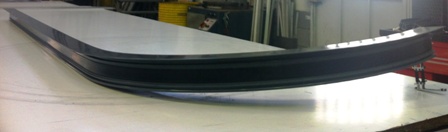

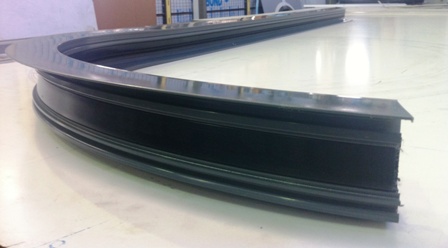

En les fotos superiors s'observa que la corba no recolza plana en la taula.
Això és un problema a l'hora de fabricar la finestra.
Solament si aconseguim fer córrer les cares i la poliamida en redreçar la peça,

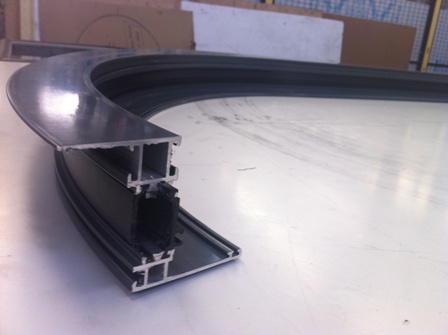

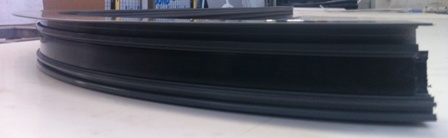

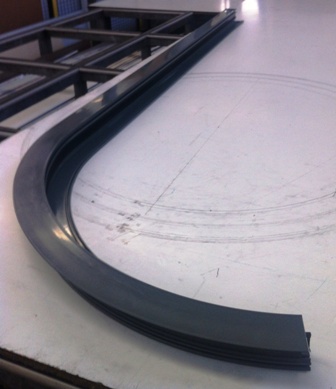

aconseguirem la planimetria del perfil com mostren les fotos inferiors.
Això facilita el posterior muntatge, evitant arestes i torsions,
a més amb això aconseguim que la fulla tanqui hermètica, al no haver-hi orificis per on pugui passar l'aire
(en el cas de perfils de marc) i no forcem el vidre, al solar completament pla (en el cas de perfils de fulla),
aconseguint un producte òptim i de qualitat.
